Comment tester les câbles à l'aide d'une chambre d'essai de vieillissement accéléré par les UV

Les câbles sont des composants essentiels des systèmes électriques, de télécommunications et automobiles. Leur isolation et leur revêtement doivent résister à une exposition prolongée au soleil, à la chaleur et à l’humidité sans se dégrader. Le rayonnement UV est l’un des principaux facteurs provoquant des fissures, une décoloration et une perte de propriétés mécaniques de l’isolation. Par conséquent, comprendre et tester la résistance des câbles à l'exposition aux UV est essentiel pour garantir la fiabilité et la sécurité dans les applications du monde réel-.

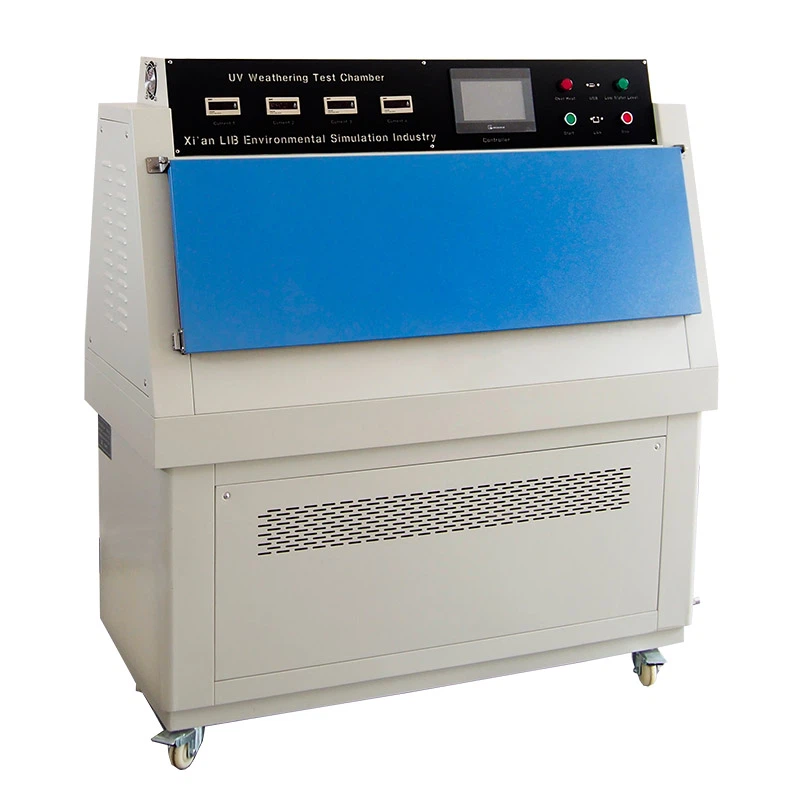

librairieChambres d'essai de vieillissement accéléré aux UVfournir une solution complète pour les tests de câbles. Équipées de huit lampes fluorescentes QUV fabriquées aux États-Unis (UVA-340, UVB-313, UVB-351), de contrôleurs PID programmables et de porte-échantillons polyvalents, ces chambres simulent les effets combinés du rayonnement ultraviolet, de la température, de l'humidité et de la pulvérisation d'eau. Avec des capacités d'échantillons allant jusqu'à 56 pièces et un contrôle de la température du panneau noir (BPT) de 35 degrés à 80 degrés, les chambres UV de LIB garantissent des tests de vieillissement accéléré répétables et précis conformément à des normes telles que ASTM G151, ISO 4892-1 et ASTM D4329.

1. L'importance des tests UV pour les câbles

Les tests UV évaluent la durabilité et la longévité des matériaux des câbles lorsqu'ils sont exposés à la lumière du soleil et aux conditions environnementales. Les rayons UV peuvent dégrader les polymères, provoquant des fissures, une fragilité et une défaillance de l'isolation électrique. Pour les câbles extérieurs, l'exposition à des températures allant jusqu'à 90 degrés et à des niveaux d'humidité supérieurs à 95 % HR accélère le vieillissement, ce qui peut avoir un impact sur les performances et la sécurité.

Garantir que la résistance aux UV est conforme à plusieurs normes industrielles :

ASTM D4329: Évalue le vieillissement UV des plastiques utilisés dans les gaines de câbles.

OIN 4892-1: Norme pour la vieillissement artificiel des matériaux polymères.

ASTM F1164: Teste la rétention des propriétés mécaniques après exposition aux UV.

Sans tests appropriés, les câbles peuvent tomber en panne prématurément, entraînant des remplacements coûteux ou des risques pour la sécurité. Les tests UV accélérés permettent aux fabricants de prédire la durabilité-dans le monde réel en semaines plutôt qu'en années.

Chambres de vieillissement accéléré pour les tests de câbles



1. Testeur de vieillissement accéléré aux UV de haute-précision

2. Chambre d'exposition UV pour câbles



3. Chambres avancées de test d'arc au xénon

4. 4500Lampe au xénon froide à eau W



5. Chambre d'essai d'ozone d'OIN 1033

6. Chambre environnementale avec contrôle précis de la température et de l'humidité

express》expressPour plus d'informations techniques et de détails sur nos chambres d'essai de vieillissement accéléré aux UV, n'hésitez pas à nous envoyer un e-mail àinfo@libtestchamber.com.

2. Méthodes d’essai UV utilisant la chambre d’essai de vieillissement accéléré UV LIB

Les tests de câbles à l'aide de la chambre de vieillissement accéléré UV LIB suivent un processus standardisé basé surASTM D4329, qui évalue le vieillissement UV des plastiques utilisés dans l'isolation et le gainage des câbles. Cette norme garantit des résultats cohérents et reproductibles qui prédisent les performances du monde réel-.

Modèle	UV-SI-260
Dimension interne (mm)	450*1170*500
Dimension hors tout (mm)	680*1300*1500
Source d'irradiation	Lampes UV fluorescentes (8) - 40 W
Plage de température	Ambiante - 90 degrés ±2 degrés
Température du panneau noir (BPT)	35 - 80 diplôme
Plage d'humidité	Supérieur ou égal à 95 % HR
Bande passante	290 ~ 400 nm
Contrôle de l'irradiation	0.3~20 W/㎡
Distance du spécimen et de la lampe	50 millimètres
Élément chauffant	Chauffage nichrome
Contrôleur	Contrôleur à écran tactile LCD couleur programmable
	Connexion Ethernet, liaison PC, USB
Système d'approvisionnement en eau	Alimentation en eau automatique, système de purification de l'eau
Matériau intérieur	Acier inoxydable SUS304

Étape 1 : Préparation et montage des échantillons
Préparez des échantillons de câbles en fonction de leurs dimensions opérationnelles. Les chambres LIB peuvent accueillir jusqu'à 56 échantillons (75 mm × 150 mm) à l'aide de supports plats en aluminium. Pour les câbles irréguliers, des supports 3D sur mesure-offrent un positionnement sécurisé. Cette configuration garantit que chaque échantillon reçoit une exposition UV uniforme, répondant pleinement aux exigences ASTM D4329 pour une irradiation constante sur tous les échantillons.

Étape 2 : Réglage de la température du panneau noir (BPT)
Réglez la température du panneau noir de la chambre entre 35 degrés et 80 degrés conformément aux directives ASTM D4329. Le panneau noir combine l'irradiation d'une lampe UV avec la chaleur de la chambre pour reproduire avec précision les températures de surface rencontrées dans des conditions extérieures. Le maintien d'un BPT précis garantit que les effets thermiques sur les polymères des câbles sont cohérents et reproductibles.

Étape 3 : Programmation du profil de test
À l'aide de l'écran tactile programmable PID, définissez un profil de test unique et continu basé sur les recommandations ASTM D4329. Cela inclut les cycles d’exposition aux UV, le contrôle de la température et les réglages d’humidité. Le système LIB prend en charge jusqu'à 120 programmes avec 99 segments, permettant une exécution flexible mais standardisée. Le fonctionnement multilingue et l'accès à distance au PC simplifient le contrôle et la surveillance.

Étape 4 : simulation des effets de l'humidité
Pour les applications de câbles en extérieur, l'humidité peut accélérer la dégradation induite par les UV-. Activez les 10 buses de pulvérisation à haute efficacité délivrant environ 0,3 L/min chacune pour simuler les cycles de pluie. L'approvisionnement en eau et la filtration automatiques permettent des tests de longue durée-sans interruption. En combinant l'exposition aux UV et la pulvérisation d'eau dans un cycle contrôlé, l'environnement de test reflète fidèlement les conditions extérieures réelles du monde -, conformément aux directives ASTM D4329.

Étape 5 : Surveillance et enregistrement des données
Tout au long du test, surveillez l'irradiation UV, le BPT et l'humidité à l'aide de connexions RS232, USB ou LAN. Les chambres LIB enregistrent automatiquement tous les paramètres et les exportent au format CSV pour des rapports conformes à la norme ASTM-. L'enregistrement des données garantit la traçabilité et permet aux ingénieurs de vérifier les performances des câbles par rapport à la norme de vieillissement UV.

Étape 6 : Réalisation et analyse des tests
Après la période d'exposition prescrite, les câbles peuvent être évalués pour détecter les changements visuels, la rétention des propriétés mécaniques et les fissures de surface. ASTM D4329 spécifie des critères d'évaluation de la dégradation UV dans les matériaux polymères, permettant aux ingénieurs de comparer les résultats directement avec des références standardisées.

express》expressPour recevoir des solutions personnalisées et des tarifs pour la chambre de vieillissement accéléré aux UV, veuillez nous contacter auinfo@libtestchamber.com.

3. Avantages des chambres de test d'ozone LIB pour les tests d'ozone sur câbles

L'exposition aux UV interagit souvent avec l'ozone pour accélérer la dégradation des polymères. Les chambres de test résistantes à l'ozone de LIB complètent les tests UV en simulant le vieillissement de l'ozone sous contrainte mécanique.

• Simulation réaliste de l'ozone: La concentration d'ozone peut être contrôlée de 1 à 1 000 PPHM, avec des capteurs intégrés garantissant la précision.
• Tests statiques et dynamiques : Les câbles peuvent être étirés (5 % à 80 %) et tournés (0 à 10 tr/min) pour reproduire les conditions de contrainte réelles-, produisant ainsi des données de performances complètes.
• Environnement contrôlé: La température (0 à 100 degrés) et l'humidité (30 à 98 % HR) sont programmables via des contrôleurs PID, permettant des tests précis et reproductibles.
• Sécurité et efficacité: La filtration au charbon actif neutralise l'ozone résiduel, protégeant les opérateurs et l'environnement tout en minimisant la consommation d'énergie et le bruit.

Ces caractéristiques garantissent que les câbles répondent aux normes telles que ASTM D4811 et ASTM D750 pour l'isolation en caoutchouc et ASTM D4329 pour les composants en plastique. Les tests dans des conditions d'UV et d'ozone fournissent une vue globale de la durabilité des câbles à long-terme.

express》expressPour recevoir des solutions personnalisées pour le test des câbles, veuillez nous contacter au info@libtestchamber.com.

4. Services complets pour les chambres d'essai fournis par LIB

LIB fournit bien plus qu’un simple équipement ; il offre un écosystème de services complet pour les utilisateurs mondiaux :

Personnalisation: Les porte-échantillons, les dimensions des chambres et les programmes de tests peuvent être adaptés à des tailles, formes et normes industrielles de câbles spécifiques. Des chambres-de plain-pied, des conceptions carrées verticales et des systèmes de pulvérisation modifiés sont tous disponibles.

Assistance après-vente- : Toutes les chambres LIB bénéficient d'une garantie de trois -ans et d'un service à vie. Tout problème non résolu pendant la période de garantie entraîne des remplacements gratuits. Une équipe technique anglophone-disponible 24h/24 et 7j/7 assure une assistance immédiate.

Expédition rapide et service mondial: Les chambres sont expédiées dans le monde entier sous 7 à 15 jours. Les pièces de rechange et les services de maintenance sont fournis efficacement pour maintenir des tests ininterrompus.

En combinant-une technologie de pointe en matière de tests UV et d'ozone avec un service complet, LIB garantit des résultats fiables et reproductibles tout en réduisant la complexité et les coûts opérationnels.

Les chambres de test de vieillissement accéléré aux UV et d'ozone LIB offrent une solution intégrée, fiable et personnalisable pour les tests de câbles. De l'exposition aux UV aux contraintes mécaniques et à la résistance à l'ozone, ces chambres prennent en charge les normes industrielles critiques telles que ASTM G151, ASTM D4329, ISO 4892-1 et ASTM D5071. Grâce au contrôle PID avancé, à la simulation multi-environnements, à la pulvérisation d'eau automatisée et à l'enregistrement étendu des données, LIB permet aux ingénieurs de prédire avec précision les performances des câbles, de réduire les défaillances des produits et d'optimiser la sélection des matériaux.

ContactIndustrie LIBaujourd'hui pour développer une solution de test professionnelle et efficace adaptée à vos câbles, normes et exigences de performances rigoureuses.
