Équipement d'essai IP67est un appareil utilisé pour tester les produits industriels, en testant s'ils répondent à la classe de poussière de 6, à la classe d'étanchéité de 7.
Qu'est-ce qu'un classement IP ?
Les indices d'indice de protection (IP) mesurent la résistance d'un appareil contre les solides et l'eau. Les indices IP sont déterminés par la norme internationale EN 60529 (British BS EN 60529:1992 – Degrés de protection fournis par les boîtiers (code IP) et la norme européenne IEC 60509.
La norme IEC60529 a été développée par la CEI, la première version a été publiée en 1976, puis révisée en 1978 et corrigée en 1984. Les normes d'indice IP ont été développées et améliorées au fil du temps pour fournir un système cohérent et mondialement reconnu pour mesurer le niveau de protection fournie par un produit contre la pénétration de solides et de liquides.
Cette norme a subi de nombreuses révisions et mises à jour pour garantir que les cotes sont pertinentes et précises pour la technologie et les applications modernes. Les améliorations technologiques ont également conduit au développement de nouvelles catégories au sein du système de classification IP, telles que IPX8 qui mesure la protection contre l'immersion continue dans l'eau. Dans l'ensemble, le système d'évaluation IP est devenu un outil essentiel pour les fabricants, les concepteurs et les acheteurs, car il garantit que les produits sont adaptés à l'usage prévu et offrent le niveau de protection attendu.
La signification spécifique du code IP
Le code IP est le système de certification international pour le niveau d'étanchéité. Il s'agit de l'indicateur technique le plus couramment utilisé pour marquer le niveau d'étanchéité du produit en plein air, en plongée et sur de nombreux autres instruments et équipements. Les lampes frontales, GPS, montres et autres appareils électroniques sont souvent marqués d'un code IP.

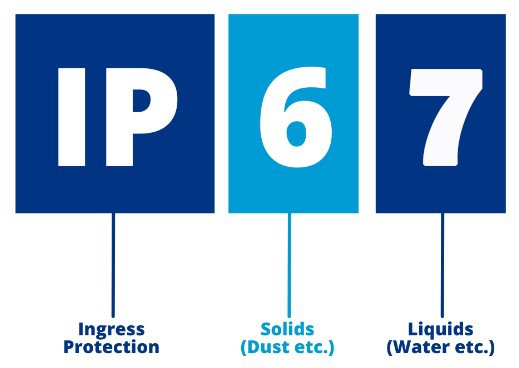

Les deux chiffres derrière IP indiquent la force de protection de la coque de l'équipement contre les corps étrangers solides et l'intrusion d'eau. Le premier chiffre indique le niveau de l'équipement électrique contre la poussière et les corps étrangers, et le deuxième chiffre indique le degré de confinement de l'équipement contre l'humidité et l'intrusion d'eau. Plus le chiffre est grand, plus le niveau de protection est élevé.
Parfois, le niveau de protection est inconnu ou n'a pas été testé. Dans ces cas, un « X » remplace le chiffre. L'indice d'étanchéité IP est divisé en un total de 8 niveaux, respectivement de IPX1 à IPX8, la capacité d'étanchéité est améliorée à son tour. IPX0 indique qu'il n'est pas du tout étanche. IPX7 Waterproof signifie que l'appareil a une étanchéité à l'eau de niveau 7, tandis que sa protection contre la poussière est inconnue.
| Lniveau | Efficace contre |
| IP0 X | Pas de protection |
| IP1X |
Protégé contre les corps étrangers solides de 50 mm Ø et plus |
| IP2X |
Protégé contre les corps étrangers solides de 12,5 mm Ø et plus |
| IP3X |
Protégé contre les corps étrangers solides de 2,5 mm Ø et plus |
| IP4X |
Protégé contre les corps étrangers solides de 1 mm Ø et plus |
| IP5X | Protégé contre la poussière |
| IP6X | Étanche à la poussière |
|
Lniveau |
Protection contre |
Efficace contre |
|
IPX0 |
Pas de protection |
— |
|
IPX1 |
Protégé contre les gouttes d'eau tombant verticalement |
Les gouttes tombant verticalement ne doivent avoir aucun effet nocif |
|
IPX2 |
Protégé contre les gouttes d'eau tombant verticalement lorsque le boîtier est incliné à 15 degrés |
Les gouttes tombant verticalement ne doivent avoir aucun effet nocif lorsque l'enceinte est inclinée à n'importe quel angle jusqu'à 15 degrés de chaque côté de la verticale |
|
IPX3 |
Protégé contre les projections d'eau |
L'eau pulvérisée à un angle allant jusqu'à 60 degrés de chaque côté de la verticale ne doit avoir aucun effet nocif |
|
IPX4 |
Protégé contre les projections d'eau |
L'eau éclaboussé contre l'enceinte de n'importe quelle direction ne doit avoir aucun effet nocif |
|
IPX5 |
Protégé contre les jets d'eau |
L'eau projetée en jets contre l'enceinte depuis n'importe quelle direction ne doit pas avoir d'effets nocifs |
|
IPX6 |
Protégé contre les jets d'eau puissants |
L'eau projetée en jets puissants contre l'enceinte depuis n'importe quelle direction ne doit pas avoir d'effets nocifs |
|
IPX7 |
Protégé contre les effets d'une immersion temporaire dans l'eau |
La pénétration d'eau en quantités causant des effets nocifs ne doit pas être possible lorsque l'enceinte est temporairement immergée dans l'eau dans des conditions normalisées de pression et de temps |
|
IPX8 |
Protégé contre les effets d'une immersion continue dans l'eau |
La pénétration d'eau en quantités causant des effets nocifs ne doit pas être possible lorsque l'enceinte est continuellement immergée dans l'eau dans des conditions qui doivent être convenues entre le fabricant et l'utilisateur mais qui sont plus sévères que pour le chiffre 7 |
Equipement de test IP67 et IP67
Le 6 indique "une protection complète contre la poussière sur une durée prolongée" ainsi qu'une "protection contre le contact avec des objets de plus de 1 mm de diamètre, comme un fil ou un petit outil".
Le 7 indique que le système est "protégé contre de courtes périodes d'immersion dans l'eau sous une pression comprise entre 15 cm et 1 m".
Les produits IP67 offrent un degré de protection plus élevé que ceux avec les indices IP65 ou IP66, qui sont tous deux simplement "résistants à l'eau".
"Résistant à l'eau" signifie que le système protège contre l'entrée d'eauà un degré, mais ça le faitpasoffrent une protection complète.
IP6X
IPX7
Produits courants classés IP67
L'indice IP67 signifie que le produit est étanche à l'eau et à la poussière. Voici quelques-uns des produits les plus courants avec un indice de protection IP67 dans la vie quotidienne :
1. Smartphones : De nos jours, de nombreux smartphones haut de gamme sont dotés d'un indice de protection IP67, ce qui les rend résistants à l'eau et à la poussière.
2. Trackers de fitness : Les trackers de fitness populaires comme Fitbit ont un indice de protection IP67, ce qui les rend adaptés pour être portés lors d'activités intenses comme la natation et les courses de boue.
3. Haut-parleurs : les haut-parleurs étanches et anti-poussière sont parfaits pour les activités de plein air comme le camping, la randonnée et les fêtes à la piscine.
4. Banques d'alimentation : les banques d'alimentation classées IP67 peuvent résister à des conditions météorologiques extrêmes tout en chargeant vos appareils.
5. Caméras d'action : Les caméras d'action comme la GoPro sont conçues pour être utilisées dans des environnements difficiles, et un indice de protection IP67 garantit qu'elles peuvent résister à l'eau et à la saleté.
6. Lampes de poche : les lampes de poche classées IP67 sont durables et adaptées aux activités de plein air.
7. Rasoirs électriques : Les publicités pour les rasoirs électriques montrent des gens qui se rasent sous la douche, et c'est parce que beaucoup d'entre eux ont un indice de protection IP67.
Visitez : https://www.lib-climaticchamber.com/ip-testing-equipment/ip67-test-equipment.html pour plus de détails sur l'équipement de test IP67.
